立式行星搅拌主机

立式行星搅拌主机采用國外技术，整机传动平稳、搅拌效率高、搅拌匀质性高（无死角搅拌）、独特的密封装置不存在漏浆漏料问题、耐用性强、内部清理干净方便（高压清洗装置选配项）、检修空间大。

产品关键词：

所属分类：

搅拌主机

匡经理：

孔经理：

产品详情

行星主机型号	LF100	LF150	LF250	LF330	LF500	LF750	LF1000
出料容量 L	100	150	250	330	500	750	1000
进料容量L	150	225	375	500	750	1125	1500
出料质量 KG	240	360	600	800	1200	1800	2400
额定功率 KW	5.5	7.5	11	15	18.5	30	37
卸料功率 KW	-	-	-	-	-	-	3
行星/主搅拌数	1/2	1/2	1/2	1/2	1/2	1/2	2/4
侧挂板	1	1	1	1	1	1	1
卸料刮板	1	1	1	1	1	1	1
搅拌机重量KG	1100	1300	1500	2000	2400	3900	6200
提升功率kw	2.2	2.2	3	4	4	7.5	11
外形尺寸	-	-	-	-	-	-	-
行星主机型号	LF1250	LF1500	LF2000	LF2500	LF3000	LF4000	LF4500
出料容量 L	1250	1500	2000	2500	3000	4000	4500
进料容量L	1875	2250	3000	3750	4500	6000	6750
出料 KG	3000	3600	4800	6000	7200	9600	10800
搅拌功率 KW	45	55	75	90	110	160	200
卸料功率 KW	3	3	4	4	4	4	4
行星/主搅拌数	2/4	2/4	3/6	3/6	3/9	3/9	3/9
侧挂板	1	1	1	1	1	1	1
卸料刮板	1	1	2	2	2	2	2
搅拌机重量KG	6700	7700	9500	11000	12000	16500	17500
提升功率kw	15	15	22	30	37
外形尺寸	-	-	-	-	-	-	-

立

式

行

星

搅

拌

主

机

简

介

一、传动装置：

立轴行星式搅拌机的传动装置是采用欧洲先进技术的全油浴润滑方式的减速机构，并且此项技术获得國家专利，整體结构的集成化、稳定性好。立轴行星式搅拌机的電机与减速机之间可以根据客户的需要选用不同的连接方式。

立轴行星式搅拌机的電机与减速机之间的主要连接方式：

（1）弹性联轴器

（2）液力耦合器（选配项）

（3）扭矩限制器（选配项）

二、立轴行星式搅拌机的搅拌形式：

立轴行星式搅拌机的搅拌形式多种多样，主要分為标准搅拌形式和差速搅拌形式来使用不同客户的物料搅拌要求，立轴行星式搅拌机的差速搅拌形式包含一组快速输出装置，并且搅拌工具可以根据要求来单独设计，目的是為了达到不同客户的不同物料搅拌需求。

三、驱动装置：

立轴行星式搅拌机全系列采用单電机驱动方式，此方式可以杜绝输出不同步的现象，立轴行星式搅拌机的整體结构紧凑，不管用于何种上产線，都能保证有足够的生产線布置空间。

四、运动轨迹：

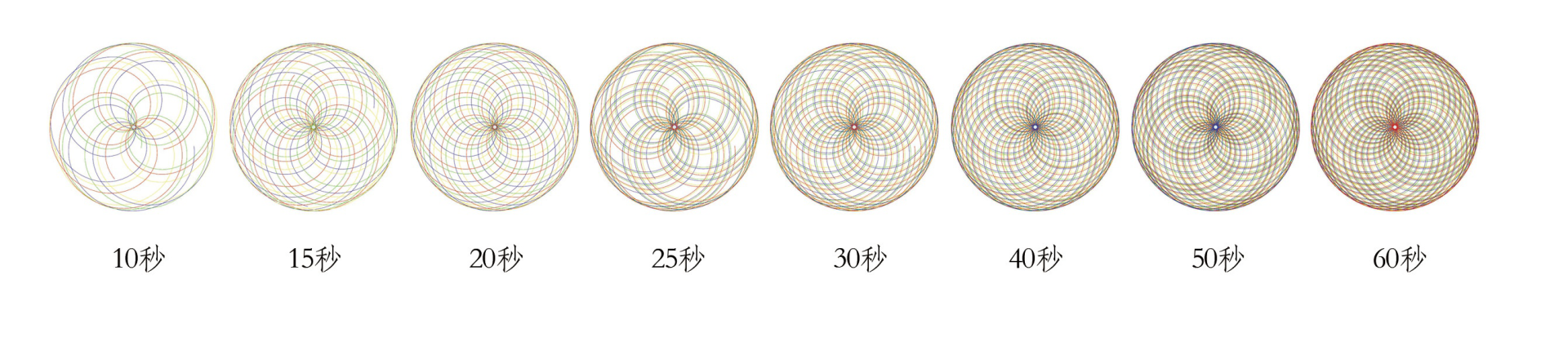

立轴行星式搅拌机的搅拌运动轨迹是经过多年的潜心研究和现场试验的基础上总结出来的一种搅拌效率高、搅拌匀质性高的无死角运动轨迹曲線，立轴行星式搅拌机运动轨迹的自转為公转与输出搅拌的自转叠加得到的，此过程属于增速模式，搅拌快速、省力，轨迹曲線属于层层递进、越来越密集的结构，因此匀质性高（混合均匀度高）、搅拌效率高。

五、搅拌臂结构设计：

LF系列立轴行星式搅拌机搅拌臂采用流線型材设计，并设计有专门的耐磨保护套，降低了物料附着的几率，提高了搅拌臂的使用寿命，经过试验，此种搅拌臂的结构设计与其它搅拌臂的结构在使用寿命上面相比是，增加了一倍的。立轴行星式搅拌机的刮板臂采用加强结构设计，使用稳定性好、搅拌叶片及底刮板叶片均设计成四边形结构，当搅拌机的搅拌叶片及底刮板叶片磨损到一定程度时，将叶片进行180度旋转，进行二次使用，并且搅拌臂采用夹块式夹紧结构，可以提高一倍叶片的利用率。

六、立轴行星式搅拌机搅拌叶片及衬板的材质可以根据客户所属行业的不同单独进行定制。立轴行星式搅拌机搅拌叶片及衬板的材质主要种类：

（1）耐磨合金镶片

（2）堆焊材料

（3）高络合金

（4）不锈钢材料

（5）陶瓷材料

（6）聚氨酯材料

（7）高耐磨橡胶及铸石材料

七、水路装置

立轴行星式搅拌机的进水管采用外置上置式的结构（专利产品）、泄水时可以充分的排空管路中的水，使得计量更加准确，另外也可以有效的防止外加剂与清洗立轴行星式搅拌机内部时混用导致残留问题影响到混合物料的质量。

八、卸料门的密封装置设计：

立轴行星式搅拌机采用专门的密封装置，设备密封更加可靠，环保性能更强。
